Штангенциркули

Штангенциркуль

— измерительные инструменты для определения линейных размеров с точностью как минимум до десятой доли миллиметра (хотя встречается и более высокая точность). Предназначаются в основном для измерения внешних размеров, хотя во многих моделях предусматривается также возможность внутренних измерений на небольшой глубине и/или возможность замера глубины отверстий и выемок.

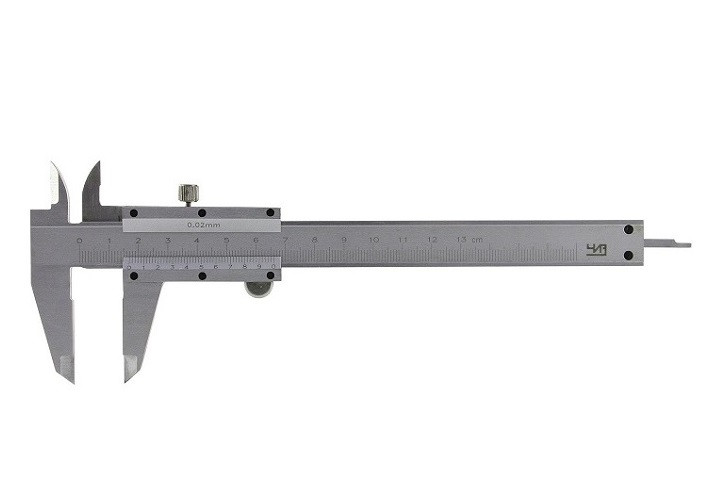

В основе конструкции штангенциркуля лежит рейка (штанга) с измерительной шкалой, по которой может свободно двигаться специальная рамка. Одна губка для измерений размещается на штанге и не двигается, вторая устанавливается на подвижной рамке. Для внутренних измерений предусматривается дополнительная пара губок, обычно в верхней части конструкции. А для замеров глубины используется линейка глубиномера, связанная с подвижной губкой и выдвигающаяся из торца штанги с противоположной стороны от неподвижной губки; такая линейка играет роль своеобразного зонда, который и опускается до дна отверстия или выемки при замере глубины.

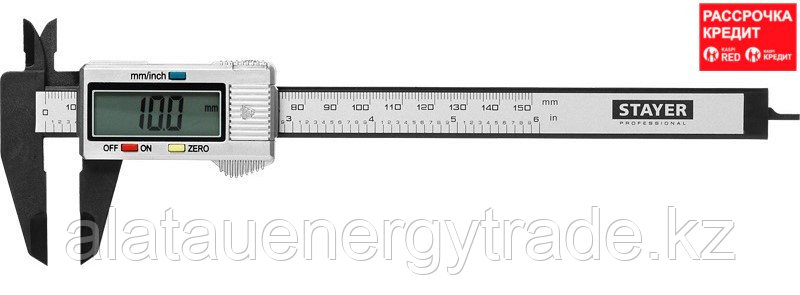

Штангенциркули могут использовать разный принцип работы — механический либо цифровой. Подробнее об этом см. «Вид штангенциркуля»; здесь же отметим, что цифровые приборы значительно точнее, они нередко обеспечивают точность замеров на уровне сотых долей миллиметра (а не десятых, как «механика»). Подобные инструменты высокой точности иногда называют штангенциркулями-микрометрами и относят как к одной, так и к другой категории.
