Преобразователи и трансформаторы Kavik

Описание Элементы конструкции ПНСВ: 1. Жила - стальная, однопроволочная, круглой формы. 2. Изоляция - ПВХ пластикат или полиэтилен Нагревательный провод ПНСВ со стальной жилой предназначен для обогрева при фиксированном монтаже объектов нефтяной и газовой промышленности, монолитного бетона и железобетона, а также для напольных нагревателей при напряжении до 380 В переменного тока номинальной частотой 50 Гц или постоянного тока до 1000 В.

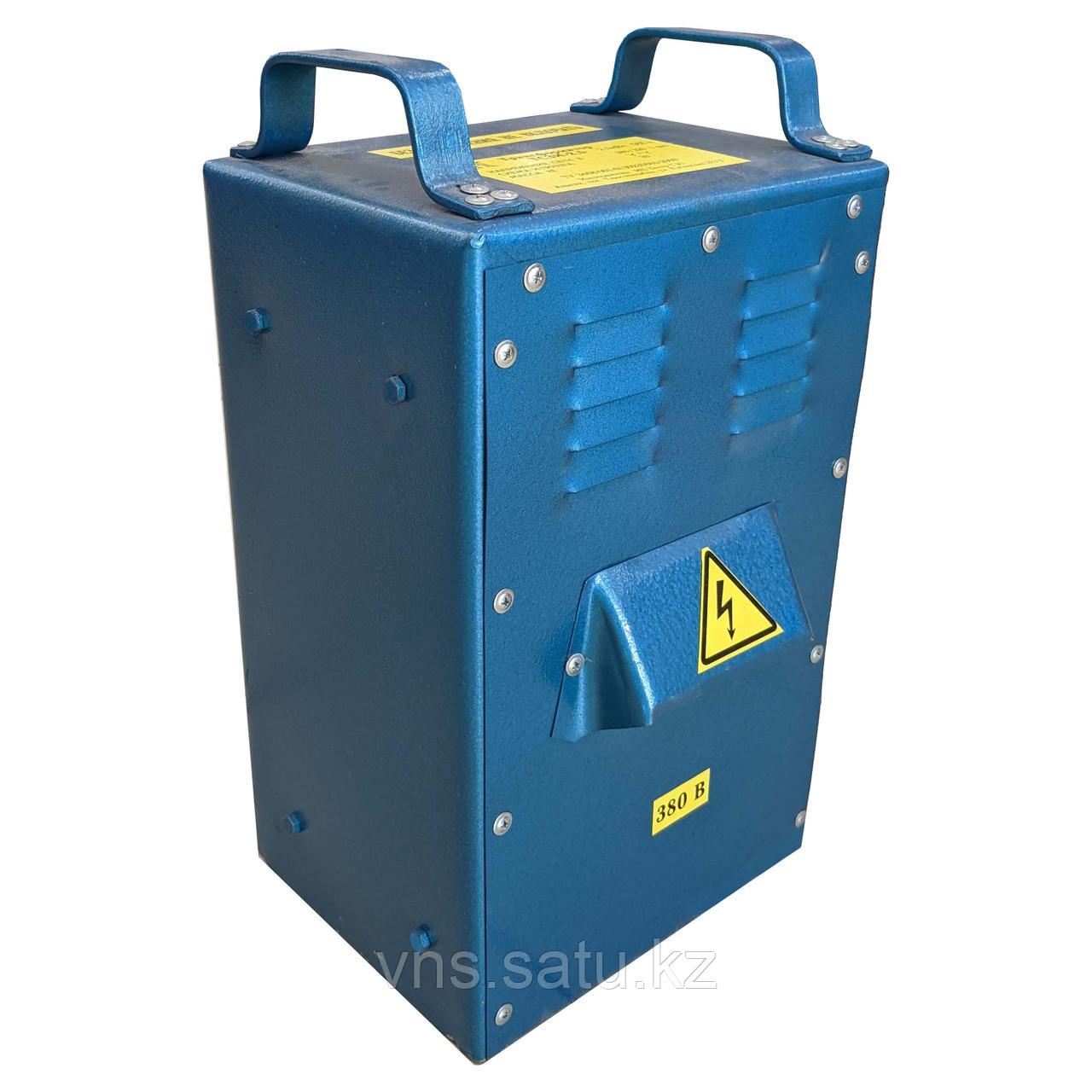

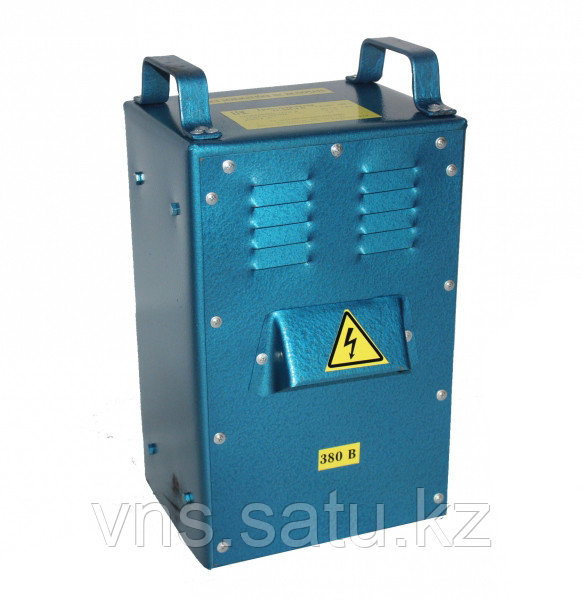

ТСЗИ-1,6,ТСЗИ-2,5,ТСЗИ-4,0 - трансформаторы понижающие трехфазные (обмотки трансформаторов выполнены из меди или алюминия) с естественным воздушным охлаждением. Предназначены для безопасного питания электроинструмента или ламп местного освещения при частоте 50 Гц. Трансформаторы изготовлены в соответствии с ГОСТ 19294-84 в климатическом исполнении УХЛ. Класс нагреваемости - "В".

ТСЗИ-1,6,ТСЗИ-2,5,ТСЗИ-4,0 - трансформаторы понижающие трехфазные (обмотки трансформаторов выполнены из меди или алюминия) с естественным воздушным охлаждением. Предназначены для безопасного питания электроинструмента или ламп местного освещения при частоте 50 Гц. Трансформаторы изготовлены в соответствии с ГОСТ 19294-84 в климатическом исполнении УХЛ. Класс нагреваемости - "В".

ОПИСАНИЕ: Трансформатор понижающий ТСЗИ-1,6 кВт (380В/42В) является источником питания оборудования работающего на трехфазном переменном токе и напряжении 42В: вибраторы глубинные и площадочные всех марок, промышленный электробезопасный инструмент, безопасного временного освещения строительных объектов однофазным током тремя линиями на 42 В. Все возможные схемы подключения

Описание

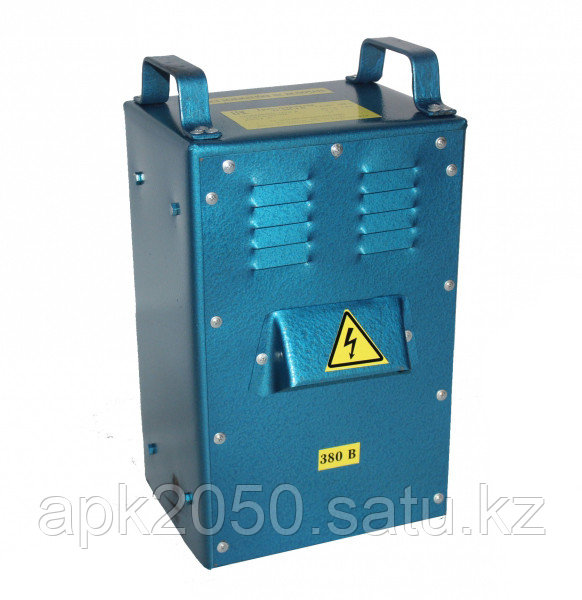

ТСЗИ - трансформатор трехфазный сухой, защищенный в кожухе, предназначен для понижения напряжения трехфазного переменного тока и использования в качество безопасного источника питания ламп освещения, электроинструмента и других целей. Трансформатор представляет собой электрическую установку с естественным воздушным охлаждением в защищенном исполнении и состоит из

ТСЗИ - трансформатор трехфазный сухой, защищенный в кожухе, предназначен для понижения напряжения трехфазного переменного тока и использования в качество безопасного источника питания ламп освещения, электроинструмента и других целей. Трансформатор представляет собой электрическую установку с естественным воздушным охлаждением в защищенном исполнении и состоит из

Описание

Тип трансформатора Понижающий Количество фаз 3 Масса 37.0 (кг) Габаритные размеры Длина 380.0 (мм) Высота 350.0 (мм) Ширина 240.0 (мм) Представляет собой трехфазный понижающий трансформатор с использованием сухого диэлектрика, в защитном исполнении. Предназначен для питания электрических инструментов переменным током стандартной частоты 50 (60) Гц. Основные элементы конструкции ТСЗИ-4:

Трансформатор понижающий ТСЗИ 6,0 (380/42/36) Мощность (кВт) 6,0 Входное напряжение сети (В) 380 Частота питающей сети (Гц) 50 Номинальное напряжение обмотки (В) 42 КПД 90% Схема и группа Y/Y Класс защиты IP20 Масса (кг) 70

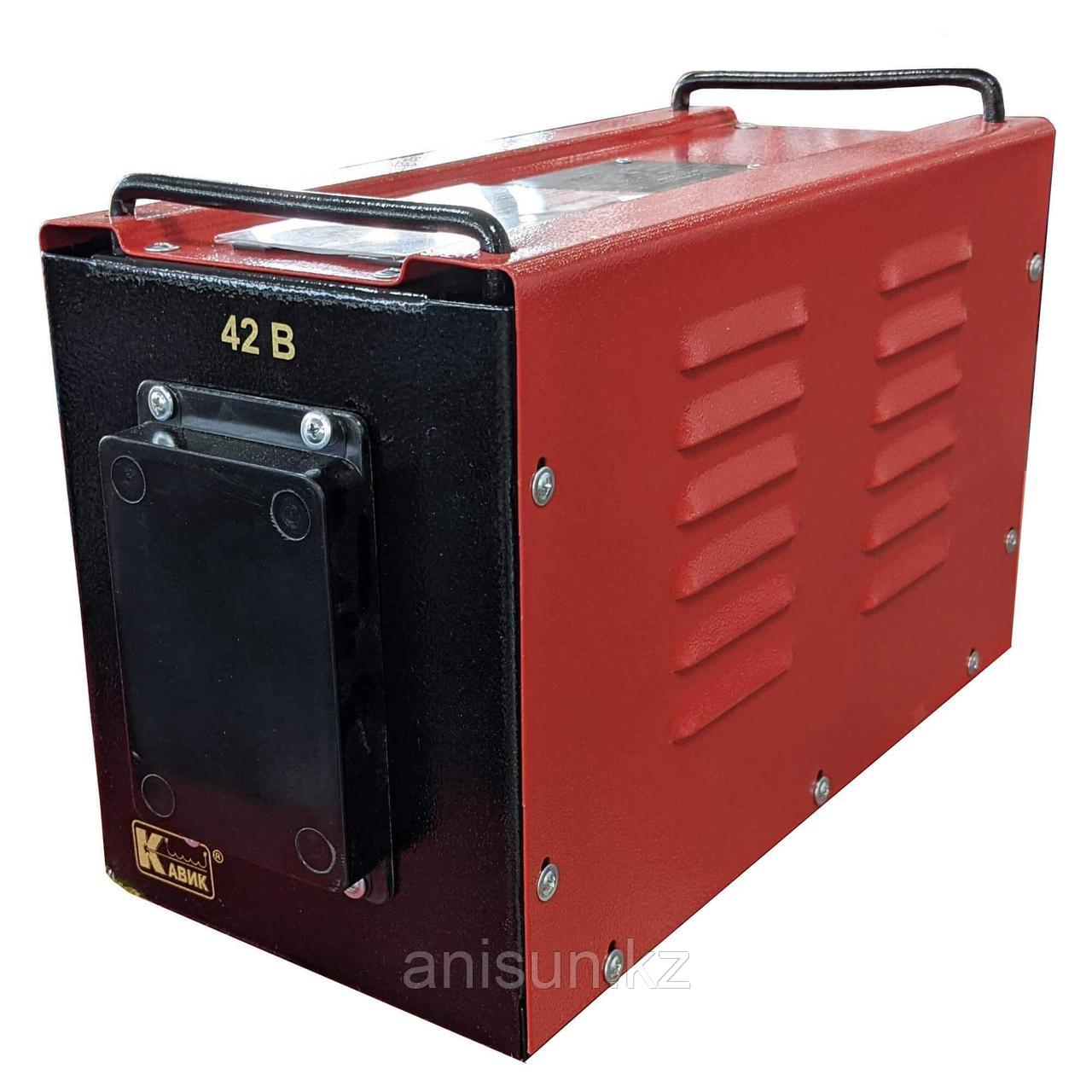

Характеристики Мощность (кВт) 4 Напряжение вход/выход(В) 3х380-220/3х42-24 Модель ТСЗИ-4 380/42 Вес (кг) 32 Артикул 048-0074 Наименование Трансформатор понижающий Примечание Трансформаторы имеют высокую надежность не требуют затрат на обслуживание, экономичны, просты в эксплуатации. Габариты ВхШхГ (мм) 200х420х280

Трансформатор понижающий ТСЗИ 6,0 (380/42/36) Мощность (кВт) 6,0 Входное напряжение сети (В) 380 Частота питающей сети (Гц) 50 Номинальное напряжение обмотки (В) 36 КПД 90% Схема и группа Y/Y Класс защиты IP20 Масса (кг) 70

Функциональное назначение трансформатора ТСЗИ заключается в понижении трехфазного напряжения 380 В до 36 В в целях обеспечения электропитанием инструмента и некоторых категорий оборудования. Техническая характеристика: напряжение на входе 380 В напряжение на выходе 36 В частота тока 50 Гц мощность 10 кВА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТСЗИ-10,0 380/42 Напряжение питания 400 В Напряжение на выходе 42 В Частота сети на входе 50 Гц Частота сети на выходе 50 Гц Выходная мощность 10 кВт Вес 100 кг

Понижающий трансформатор ТСЗИ-6,0-380/220 мощностью 6 кВт имеет входную обмотку 380 в, обеспечивающая выходное напряжение 220 в. Трансформатор предназначен для обеспечения необходимым напряжением питания устройств сигнализации, централизации и блокировки на железных дорогах, цепях управления, в осветительных системах и т. д. с высотой над уровнем моря не выше 1000 м, во взрывобезопасной

Модель ТСЗИ-10,0 Р, кВА 10 Сеть, В 3х380-220 Выходное напряжение, В 660 Вес, кг 75 Габариты ДхШхВ(мм) 475х285х490

Модельный ряд ТСЗИ-16,0 Модель Р, кВА Сеть, В Выходное напряжение, В Вес, кг Габариты ДхШхВ(мм) ТСЗИ-16,0 16 3х380 или 3х220 3х12 или 24,36,42,110,127,220,380 120 660х420х590 ТСЗИ-16,0 представляет собой трехфазный понижающий трансформатор с использованием сухого диэлектрика, в защитном исполнении. Предназначен для питания электрических инструментов переменным током стандартной частоты 50 (60) Гц. Основные

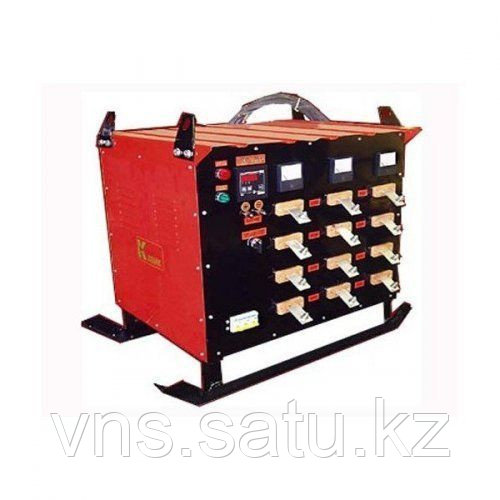

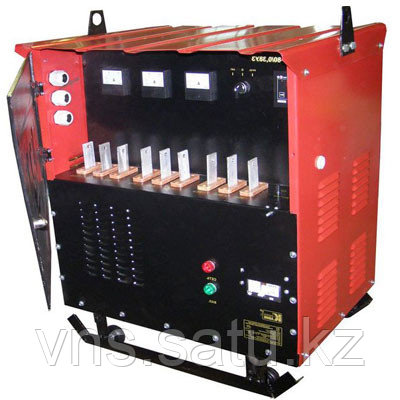

Технические характеристики Трансформатор для прогрева бетона силовой трехфазный с воздушной принудительной циркуляцией воздуха защищенного исполнения ТСЗД 63/0,38 У3 предназначен для электро прогрева бетона и мерзлого грунта. Нормальная работа трансформатора обеспечивается в следующих условиях: a) температура окружающего воздуха при работе под нагрузкой от минус 45°С до плюс

Напряжение питающей сети, В 380 Частота питающей сети, Гц 50 Ступени напряжения на холостом ходу на стороне НН, В 50; 65; 80; 100 Ток на стороне НН при напряжении 50-65В, А 420 Ток на стороне НН при напряжении 80-100В, А 230 Номинальная мощность, кВа 63 Габариты, мм 650*700*600 Масса, кг 250 Трансформатор ТСЗП – 63/0,38 УХЛ 2–трехфазный силовой, двухобмоточный сухой, с принудительным воздушным охлаждением, защищенного исполнения для термообработки бетона и грунта. ТСЗД предназначен для электропрогрева и других способов электротермообработки бетона и мерзлого грунта.

Номинальная мощность 80 кВА Частота 50 Гц Количество фаз 3 Напряжение питания сети 380 В Ступени напряжения на холостом ходу на стороне НН 45;55;75 В Ток на стороне НН при напряжении 45 В, не более 600 А Ток на стороне НН при напряжении 55 В, не более 600 А Ток на стороне НН при напряжении 75 В, не более 600 А Ток на стороне НН при напряжении 100 В, не более - Габаритные размеры трансформатора 1040х700х1040 мм

Напряжение питающей сети, В 380 Частота питающей сети, Гц 50 Ступени напряжения на холостом ходу на стороне НН, В 50; 65; 80; 100 Ток на стороне НН при напряжении 50-65В, А 420 Ток на стороне НН при напряжении 80-100В, А 230 Номинальная мощность, кВа 63 Габариты, мм 650*700*600 Масса, кг 250 Трансформатор ТСЗП – 63/0,38 УХЛ 2–трехфазный силовой, двухобмоточный сухой, с принудительным воздушным охлаждением, защищенного исполнения для термообработки бетона и грунта. ТСЗД предназначен для электропрогрева и других способов электротермообработки бетона и мерзлого грунта.

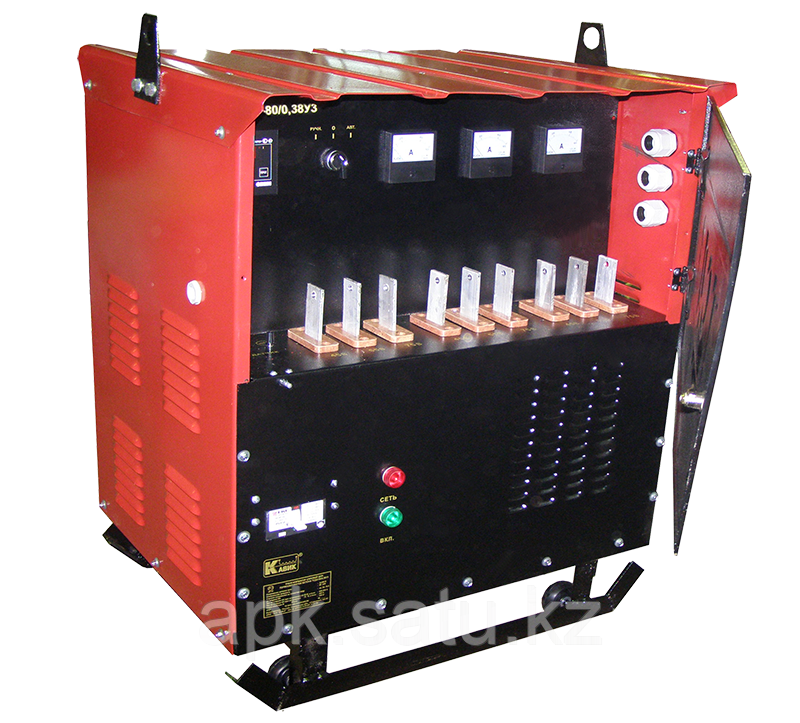

Трехфазный силовой трансформатор в защищенном исполнении ТСДЗ-80 номинальной мощности 80 кВА применяется для прогрева бетона и грунта при помощи проводов (кабелей). При его помощи ток из промышленной сети 380 В преобразуется в ток с требуемыми параметрами (пониженное напряжение, постоянный ток) для нагрева проводов (ПНСВ или других), размещенных в залитом бетонном растворе.

ТЕХНИЧЕСКИЕ ДАННЫЕ Наименование основных параметров Значение Номинальная мощность силового трансформатора, кВА 80 Номинальное напряжение на стороне ВН, В 380 Ступени напряжения на холостом ходу на стороне СН, В 55, 65, 75, 85, 95 Ток на стороне СН при напряжении 55-65 В, А 520 Ток на стороне СН при напряжении 75-85-95 В, А 471 Номинальная мощность обмотки НН силового трансформатора, кВА 2.5

ТЕХНИЧЕСКИЕ ДАННЫЕ Наименование основных параметров Значение Номинальная мощность силового трансформатора, кВА 80 Номинальное напряжение на стороне ВН, В 380 Ступени напряжения на холостом ходу на стороне СН, В 55, 65, 75, 85, 95 Ток на стороне СН при напряжении 55-65 В, А 520 Ток на стороне СН при напряжении 75-85-95 В, А 471 Номинальная мощность обмотки НН силового трансформатора, кВА 2.5
